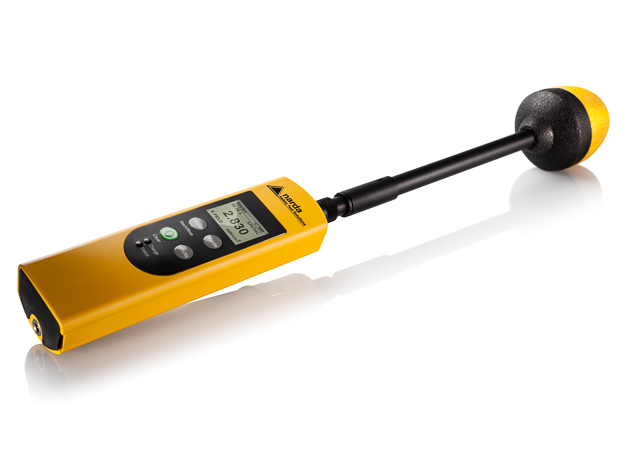

NBM-520/550 (Narda Broadband Meter) to szerokopasmowe mierniki doręczne współpracujące z serią sond do pomiarów PEM w zakresie częstotliwości 100 kHz – 90 GHz.
Sonda pomiarowa zawiera trzy ortogonalnie rozmieszczone cewki lub dipole odbiorcze, których łączne działanie zapewnia izotropowość charakterystyki.
Również w sondzie mieści się detektor diodowy lub na termozłączu oraz EPROM z zapisanymi współczynnikami kalibracyjnymi. Miernik automatycznie rozpoznaje typ i pasmo pracy dołączonej sondy.
Wynikiem pomiaru jest natężenie pola w paśmie określonym przez pasmo sondy obliczone na podstawie składowych mierzonych przez poszczególne detektory przypisane do trzech ortogonalnych osi.
Jako wynik pomiaru podawane są wartości:
- chwilowa RMS (Actual)
- minimalna RMS (Min)
- maksymalna RMS (Max Hold)
- średnia RMS (Average)
- maksymalna średnia RMS (Max Avg)
Natężenie pola może być wyświetlane w jednostkach:
- V/m i pochodne (mV/m, kV/m)
- A/m i pochodne (μA/m, mA/m)
- W/m2 i pochodne (mW/m2, W/m2, kW/m2, nW/cm2, μW/cm2, mW/cm2)
- jako % dopuszczalnej wartości granicznej.

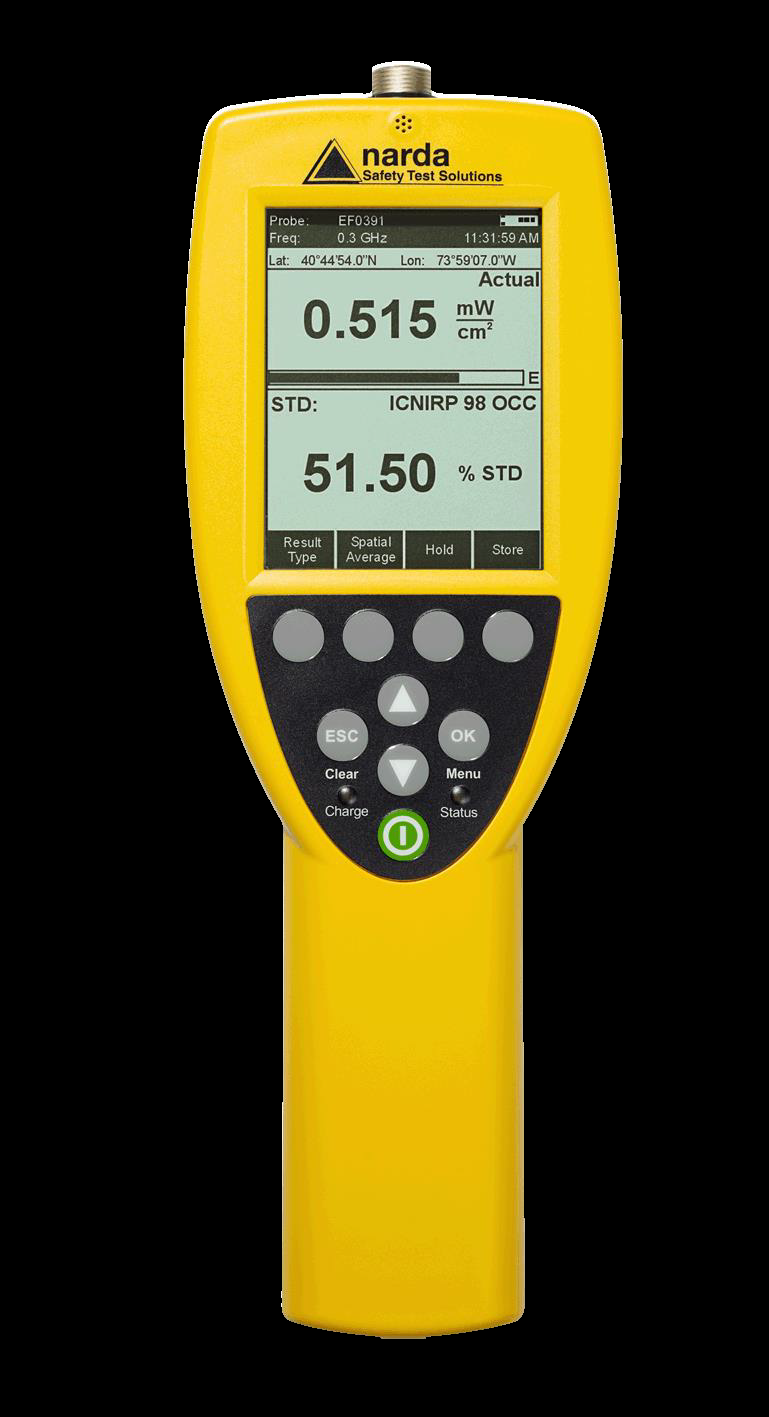

NBM-550 udostępnia również zobrazowanie historii pomiaru za ostatnie 30 min w postaci wykresu. NBM-550 współpracuje też z zewnętrznym odbiornikiem GPS i umożliwia rejestrowanie notatek głosowych. NBM-520/550 to najbardziej rozpowszechnione miernika NARDA na rynku.
Różnice pomiędzy NBM520 i NBM550

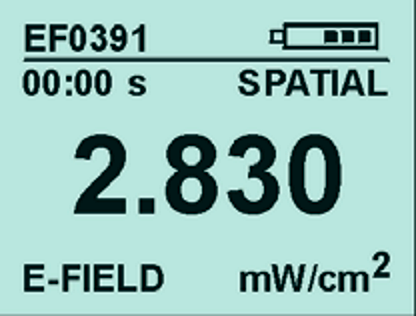

Ekran
| Ekran | NBM-520 | NBM-550 |
| Rozmiar ekranu | 4 cm (1.5”), 128 x 64 pkt | 10 cm (4“), 240 x 320 pkt |
Pamięć
Tryb historii
Oprogramowanie
Pomiary widma pól niskich częstotliwości
GPS
Rejestrator głosu
